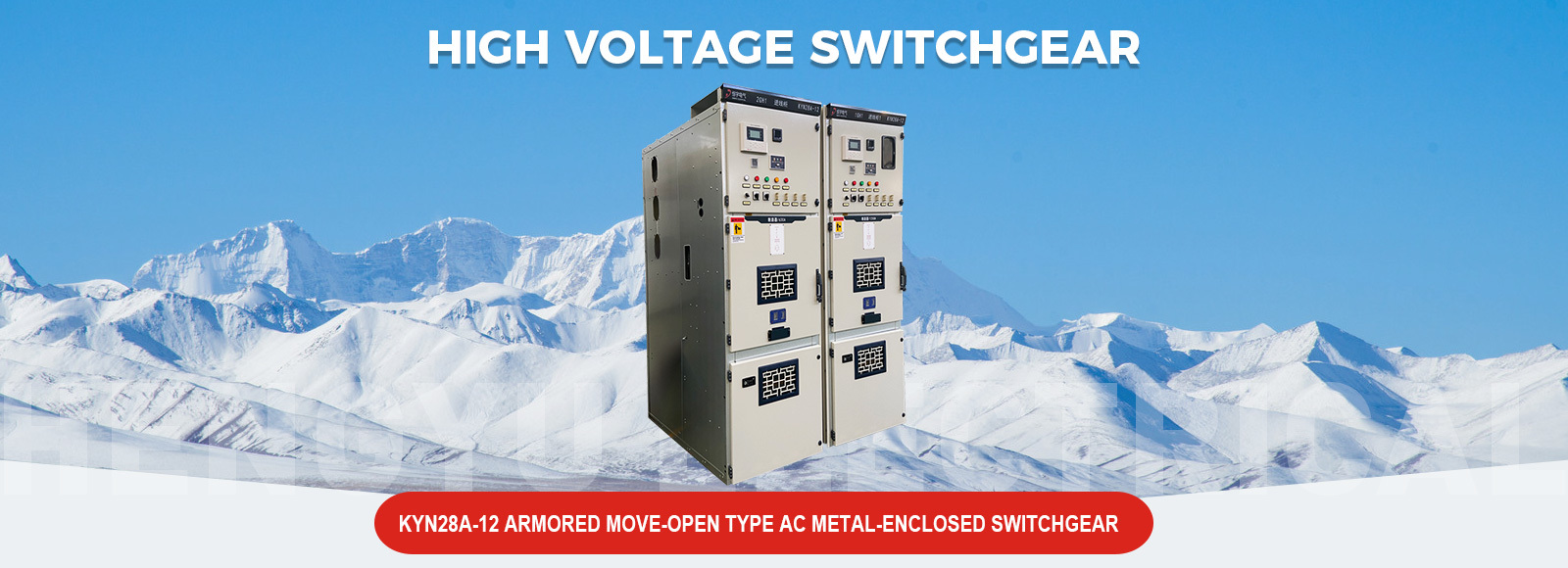

КРУ типа KYN28A-12 для внутренних помещений, бронированное, выкатное, металлическое. Подходит для трехфазных сетей переменного тока с номинальным напряжением 12 кВ, номинальной частотой 50 Гц, используется для приема и распределения электроэнергии, а также для управления, защиты и мониторинга цепей. Этот продукт соответствует стандартам GB3906 «Металлические КРУ переменного тока 3 ~ 35 кВ», GB/T11022 «Высоковольтное коммутационное и контрольное оборудование, общие технические требования», EC60298 «Номинальное напряжение 1 кВ и выше 52 кВ и ниже, КРУ переменного тока в металлическом корпусе» и DL/T404 «Технические условия на высоковольтное КРУ переменного тока для внутренних помещений». Требования.

Условия использования

1. Температура окружающей среды: Максимальная температура +40℃, минимальная температура -15℃ (при специальной обработке до -45℃).

2. Влажность окружающей среды: Среднесуточная <95%. Среднемесячная ≤90%.

3. Высота над уровнем моря: Ниже 1000 м;

4. Сейсмостойкость: Интенсивность землетрясения не более 8 баллов;

5. Окружающий воздух должен быть свободен от коррозионных или горючих газов, водяного пара и других очевидных загрязнений;

6. Отсутствие сильной грязи и частых сильных вибраций, тяжелые условия при высокой степени проектирования должны соответствовать требованиям категории 1;

7. При использовании в нормальных условиях окружающей среды, превышающих указанные в GB3906, согласовывается между пользователем и производителем.

Примечание:

① Электрический нагреватель должен быть подключен, если относительная влажность превышает 70%.

② Если высота превышает 1000 м, в соответствии с правилами JB/Z102-71.

Технические параметры
спортивное мероприятие		единица измерения	параметры
номинальное напряжение		кВ	3,6; 7,2; 12
Номинальная частота		Гц	50
Номинальный ток выключателя		А	630; 1250; 1600; 2000; 2500; 3150
Номинальный ток распределительного устройства		А	630; 1250; 1600; 2000; 2500; 3150
Номинальный динамический стабилизирующий ток		кА	16; 20; 25; 31,5; 40; 50
Номинальный стабилизирующий ток (пиковый)		кА	40; 50; 63; 80; 100; 125
Номинальный ток отключения короткого замыкания		кА	16; 20; 25; 31,5; 40; 50
Номинальный ток включения короткого замыкания (пиковый)		кА	40; 50; 63; 80; 100; 125
Номинальный уровень изоляции	Выдерживающее напряжение частоты 1 мин	кВ	24	32	42
	Выдерживающее напряжение импульса молнии		40	60	75
класс защиты			IP4X для корпуса, IP2X для изоляционного отсека, отсек выключателя с открытой дверцей

Технические параметры вакуумного выключателя VD4, VS1-12
спортивное мероприятие			Единица		Параметр
номинальное напряжение			кВ		12
Номинальная частота			Гц		50
Номинальный ток выключателя			А		630; 1250; 1600; 2000; 2500; 3150
Номинальный динамический стабилизирующий ток (4S)			кА		16; 20; 25; 31,5; 40; 50
Номинальный стабилизирующий ток (пиковый)			кА		40; 50; 63; 80; 100; 125
Номинальный ток отключения короткого замыкания			кА		16; 20; 25.31.5; 40; 50
Номинальный ток включения короткого замыкания (пиковый)			кА		40; 50; 63; 80; 100; 125
Номинальный уровень изоляции	Выдерживающее напряжение частоты 1 мин		кВ		42
	Выдерживающее напряжение импульса молнии		кВ		75
Номинальная последовательность операций					мин-0,3 с-комбинированный мин-180 с-комбинированный мин 50
Номинальные времена отключения тока короткого замыкания			нестандартный		50
механический ресурс			нестандартный		20000
Механические характеристики вакуумного выключателя VD4, VS1
спортивное мероприятие				единица измерения		параметры
расстояние размыкания контактов				мм		11±1
перебег				мм		4±0,5
Межфазное расстояние по центрам				мм		210±0,5; 275±0,5
Время отскока контактов при замыкании				мс		≤2
Неодновременность трехфазного переключения				мс		≤2
Время отключения при рабочем напряжении		высшем		мс		≤50
		номинальном		мс		≤50
		низшем		мс		≤60
Время замыкания				мс		≤100
Средняя скорость замыкания				m/s		0,9-1,2
Средняя скорость открытия затвора				m/s		0,6-0,8
При использовании выключателя для управления двигателем 3-10 кВ, если пусковой ток меньше 600 А, необходимо добавить металлический оксидно-цинковый разрядник, а конкретные требования согласовываются между пользователем и нашей компанией: при использовании выключателя для отключения батареи конденсаторов номинальный ток конденсатора не должен превышать 80% номинального тока выключателя.

Технические параметры механизма управления
спортивное мероприятие		единица измерения	параметры
Номинальное рабочее напряжение	Катушка замыкания	В	AC/DC220, 110
Номинальное рабочее напряжение	Катушка разделенного затвора	В	AC/DC220, 110
Мощность катушки	Катушка замыкания	Вт	245
Мощность катушки	Катушка разделенного затвора	Вт	245
Мощность двигателя накопителя энергии		Вт	50
Номинальное напряжение двигателя накопителя энергии		В	AC/DC220, 110
Время накопления энергии		с	≤10

Примечание: Приведенные выше данные являются лишь справочными при проектировании и выборе, окончательные данные соответствуют реальным.
