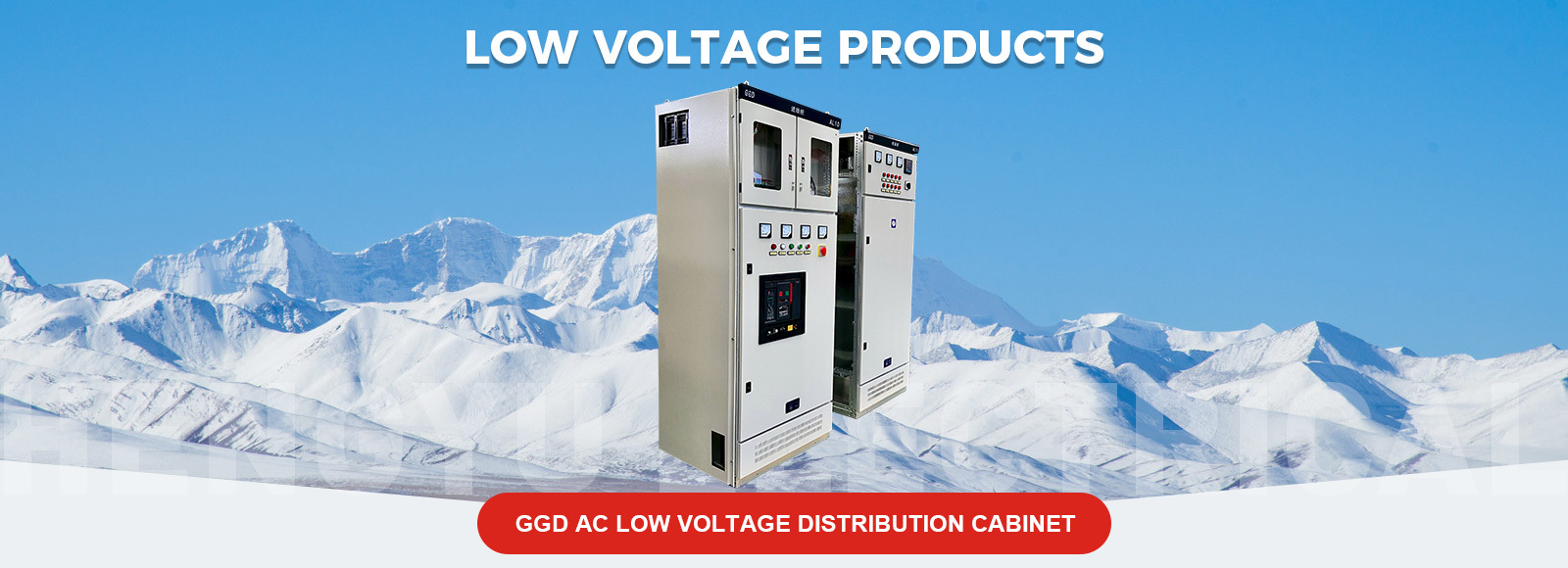

Низковольтный распределительный шкаф GGD AC

Значение модели продукта

Обзор продукта

Распределительный шкаф низкого напряжения переменного тока типа GGD подходит для электростанций, подстанций, заводов, шахт и других потребителей электроэнергии переменного тока 50 Гц, номинальное рабочее напряжение 380 В, номинальный рабочий ток до 3150 А системы распределения электроэнергии, в качестве силового, осветительного и распределительного оборудования, преобразования, распределения и управления. Распределительные шкафы низкого напряжения переменного тока типа GGD соответствуют требованиям Министерства энергетики, большинства потребителей электроэнергии и проектного отдела к новым распределительным шкафам низкого напряжения. Распределительный шкаф низкого напряжения переменного тока типа GGD - это новый тип распределительного шкафа низкого напряжения, разработанный в соответствии с требованиями Министерства энергетики, потребителей электроэнергии и проектного отдела. Продукт обладает высокой разрывной способностью, хорошей динамической и тепловой стабильностью, гибкой электрической программой, удобным комбинированием, серией, практичностью, новой конструкцией, высоким уровнем защиты и может использоваться в качестве замены комплектного низковольтного выключателя.

Условия использования

1. Температура окружающего воздуха не должна быть выше +40 ℃, не ниже -5 ℃, а средняя температура в течение 24 часов не должна быть выше +35 ℃;

2. Для внутренней установки и использования высота места использования не должна превышать 2000 м;

3. Относительная влажность окружающего воздуха не должна превышать 50% при максимальной температуре +40 °C и может быть выше при более низких температурах (например, 90% при +2 °C), с учетом эффекта конденсации, который может иногда возникать в результате изменения температуры;

4. Наклон оборудования к вертикальной плоскости при установке не превышает 5°;

5. Оборудование следует устанавливать в месте, свободном от сильной вибрации и ударов, а также в месте, где электротехнические компоненты не подвержены достаточной коррозии;

6. Пользователи, имеющие особые требования, могут договориться с производителем о решении.

Конструктивные особенности

1. Конструкция шкафа: используется форма универсального шкафа, рама собирается из частично сварной холоднокатаной стали 8MF, а детали спроектированы по модульному принципу с 20 монтажными отверстиями, что обеспечивает высокий коэффициент универсальности и позволяет осуществлять предварительное производство, сокращать производственный цикл и повышать эффективность.

2. Конструкция теплоотвода: верхний и нижний концы шкафа оснащены пазами для теплоотвода, образуя естественный вентиляционный канал снизу вверх, горячий воздух выходит из верхнего конца, холодный воздух поступает в шкаф из нижнего конца, что эффективно решает проблему теплоотвода.

3. Эстетичный дизайн: форма и размеры шкафа разработаны по принципу золотого сечения, благодаря чему весь шкаф выглядит красиво и величественно.

4. Конструкция двери: использование поворотных шарниров для соединения рамы, легкая установка и демонтаж, край складной двери вставлен в горбатые резиновые полосы, чтобы предотвратить прямое столкновение двери и шкафа, чтобы улучшить уровень защиты.

5. Заземление: дверца прибора соединяется с рамой многожильным мягким медным проводом, а крепежные детали соединяются с рамой рифлеными винтами, образуя полную систему заземления.

6. Поверхностная обработка: верхнее покрытие выполнено из полиэфирной оранжевой порошковой краски с высокой адгезией, хорошей текстурой и матовым цветовым тоном, чтобы избежать эффекта бликов и создать комфортную визуальную среду для операторов.

7. Практичный дизайн: верхняя крышка съемная, что удобно для сборки и регулировки главной шины на месте, а в четырех углах верхней части шкафа расположены подъемные кольца для подъема и транспортировки.

8. Степень защиты: стандартная степень защиты IP30, пользователи могут выбирать между IP20 и IP40 в зависимости от требований окружающей среды.
